同轴视频

定位零件,设置基准,选择起点和终点

DRS™ 激光

关键零件表面的高质量非接触式激光扫描

非接触式独立激光测量系统

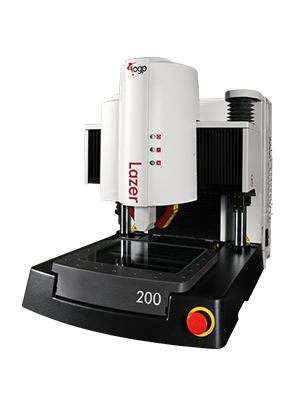

Lazer 200是一种创新的非接触式测量系统,它使用激光扫描和影像同时进行表面形貌测量。


DRS™ 激光器可对关键零件表面进行高质量的非接触式激光扫描。


Lazer 系统采用创新的“升降桥”设计,在有限的紧凑空间内打造尽可能大量程的系统。


基体轴向直线度和垂直度的保证,使DRS激光在整个Z轴行程的扫描过程中保持在捕获范围内。


集成的影像系统用于定位零件、设置基准、选择激光扫描起始点和一般测量。


XYZ量程(标准)

200 x 200 x 100

技术参数

XYZ 行程 (MM)

标准

200 x 200 x 100

照明

标准

线性白光 LED 表面,LED 台

激光扫描结果

标准

0.125 µm

软件

ZONE3MeasureMind 3DMeasure-X

传感器和附件
