自动获取设置的起点和终点间的测量点坐标 — 无论表面如何复杂

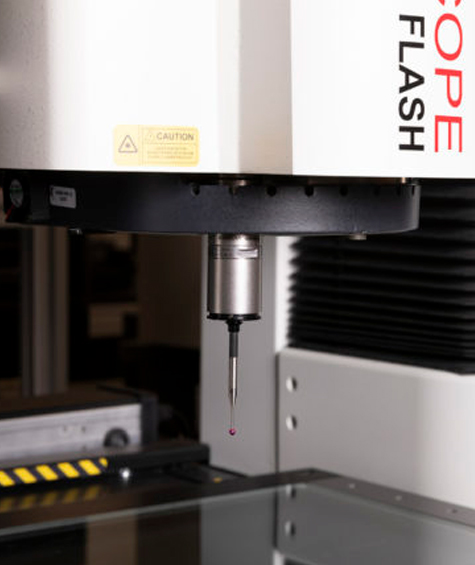

使用SP25M扫描测头,提升OGP测量系统的接触式轮廓测量能力。使用简单,只需设置起点和终点,扫描测头就会自动沿着零件的轮廓测量。

ZONE3® 计量软件,具有优化算法,可以快速地以用户定义的加速度、采样频率采集测量点坐标。当遇到原先轮廓时,测头会自动调节采样点密度。编程时间和测量时间相较于单点触发式测头都有明显的减少。

通常,扫描测头会安装在一个光学系统的旁轴位置。当然,作为选项,也可以安装在自动加载架或旋转测头上。

探针切换架,也可以作为选项配置。实现自动的切换测头、测针。动态装载机构,实现了探针切换架自身的取放后无需重新定位。

技术参数

支持的接触式探针

SP25M, TM25-20, 和 PAA1

安装

标准

固定的光学镜头旁轴位置

可选

自动加载架或旋转测头

换针架

3工位或6工位

软件

ZONE3TANGRAM
