通过三角法解决高度测量问题

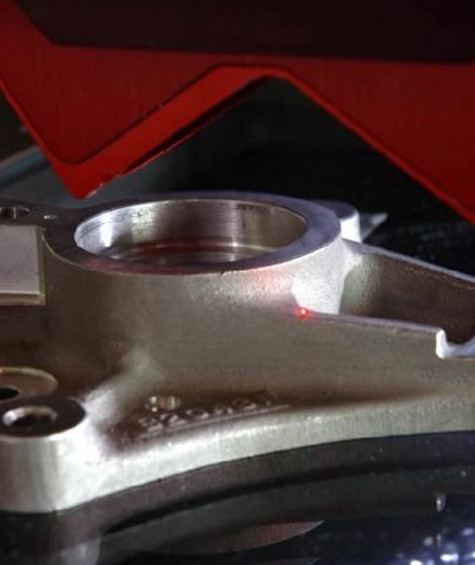

通过在Sprint MVP及部分SmartScope设备上加装DRS激光,可帮助使用者实现高精度非接触式轮廓扫描,并且根据需要提供测量过程中的实测视频。


作为OGP多元传感系统的一部分,DRS可以高效的采集所需数据点,并将数据点的位置信息记录在测量软件中,从而实现表面轮廓的测量。


常规DRS激光有两种型号,每种光斑尺寸不同,均为17mm工作距离,激光安装在OGP设备中预留位置中,在不使用时自动收回,不影响测量空间。


此外,DRS-500作为特殊的DRS激光,使用蓝色激光来代替常规DRS的红色激光,可更好的测量白色和透明产品。


DRS激光如何工作?


DRS激光使用三角测量法来实现高度测量,即DRS激光发射之后会经产品表面反射,反射后的信号经传感器收集后反馈给测量软件,测量软件可通过反馈的数据分析计算得到所需的高度信息。



技术参数

软件

ZONE3MeasureMind 3DMeasure-X

DRS激光 解决方案 捕获范围 点尺寸
DRS-500 0.125 µm 500 µm 16 - 23 μm
DRS-500B 0.125 µm 500 µm 13 - 20 μm
