用于表面测量的高分辨率、非接触式光学传感器

高精度的非接触式激光传感器-Rainbow Probe™ 是高精度的光电传感器,其原理是扫描产品是由于产品表面高低不同,传感器反馈的光电信号也会具有差别,该传感器通过分析高低位置的光谱变化来实现产品表面的高度测量。

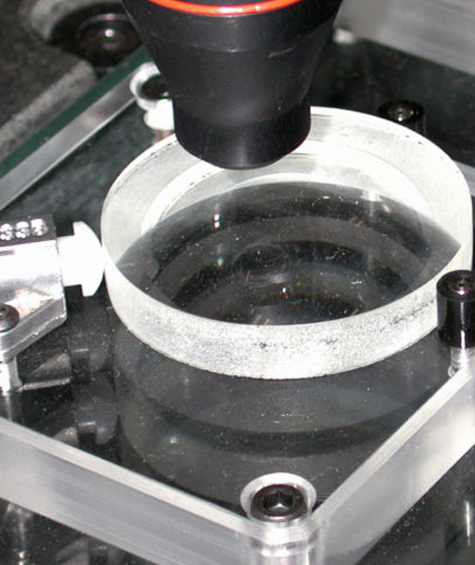

Rainbow Probes特点在于可轻松测量透明、半透明、易碎、液体或易变形的表面,其位置安装设备的特定位置上,在不使用时可以缩回。 此外Rainbow Probe的具有普通激光没有的能力,可轻松测量透明,半透明、易碎及易形变的产品。


双测量模式

可根据需要,在距离和厚度模式之间进行切换。


多种配件可供选择

该激光可根据不同的测量需要(如测量范围、工作距离、精度、光斑尺寸等), 在CL及RP系列配件中选择合适的配件进行搭配。


多元传感集成

可以OGP测量系统上的其他传感器搭配使用,并集成在自动化测量程序中。



技术参数

软件

ZONE3MeasureMind 3D

Rainbow Probe 解决方案 捕获范围 最小光斑尺寸 工作距离
CL1 0.0005 µm 150 µm 2.4 µm 3.3 mm
CL2 0.012 µm 400 µm 3.5 µm 11 mm
CL3 0.025 µm 1.4 mm 6 µm 12 mm
CL4 0.075 µm 4 mm 10.7 µm 16 mm
CL5 0.280 µm 12 mm 19.6 µm 26 mm
CL6 0.600 µm 24 mm 18.6 µm 21 mm
RP1500 0.04 µm 1.5 mm 10 µm 32 mm

可用于这些产品
