工作距离长、高精度的干涉式传感器

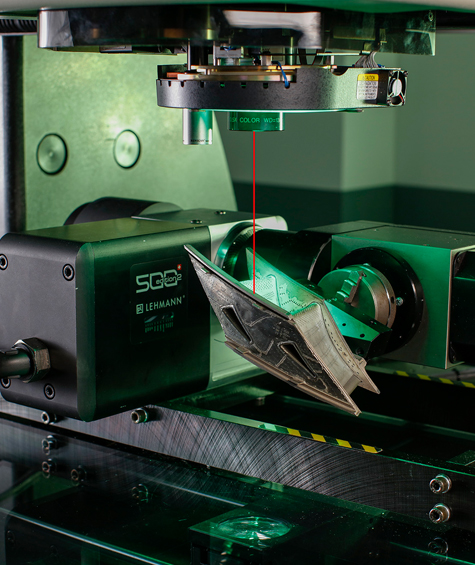

TeleStar® Plus TTL激光器采用专用的干涉传感技术,可在Fusion、SmartScope SP和SmartScope Quest / Vantage系统中实现高精度的测量功能。Telestar Plus TTL激光器还提供:


  • 高精度扫描

    通过干涉传感技术保证测量结果的精度和准确性。


  • 测量深度跨度大的产品表面

    独有的超长工作距离可解决其他传感器无法解决的表面测量问题;可配0.45倍镜头,达到200毫米的工作距离。


  • TTL的便利性

    TeleStar Plus TTL激光器与设备自身的光学原件同轴放置,可保证在全XY行程内实现激光覆盖。


  • 测量表面纹理

    非常适合测量各种零件表面,产品表面不平到半透明表面,均可以实现。



技术参数

软件

ZONE3MeasureMind 3D

激光镜片 解决方案 捕获范围 点尺寸 工作距离
Quest/Vantage (标准) 0.10 µm 800 µm 5 µm 71 mm
Quest/Vantage 2.0X (可选) 0.2 µm 600 µm 3.8 µm 34 mm
Quest/Vantage 4.0X (可选) 0.3 µm 400 µm 2.4 µm 19 mm
Quest/Vantage 0.5X (可选) 0.25 µm 1400 µm 7.3 µm 130 mm
Quest/Vantage 0.45X (可选) 0.45 µm 2000 µm 10 µm 200 mm
SP (标准) 0.15 µm 800 µm 5 µm 90 mm
SP 2.0X (可选) 0.2 µm 600 µm 3.8 µm 38 mm
SP 5.0X (可选) 0.3 µm 400 µm 2.4 µm 19 mm
Fusion 0.3 µm 800 µm 5 µm 185 mm
