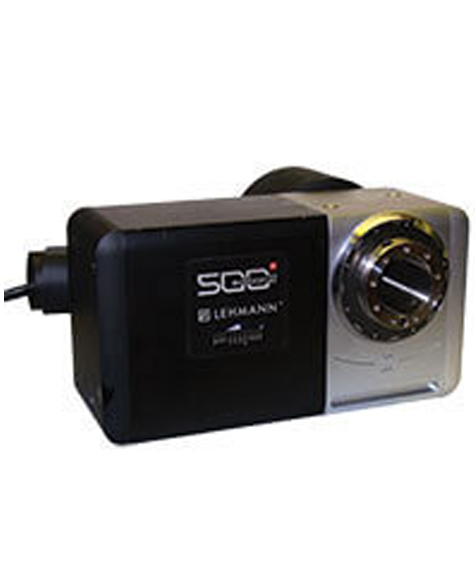

用于重型产品的机床式转台

HDR转台 是一种机床类的转台,可用于测量重达 30 kg-cm 的重型零件。它为搭载 MeasureMind® 3D 或 ZONE3计量软件的SmartScope® 系统带来真正的四轴联动测量能力。使用 HDR,零件可以在测量期间自动旋转,根据实际需要在不同视角下完成测量任务,无需在旋转后重新测量基准。


转台和测量软件结合,可将特征测量与测量系统的XYZ轴相关联,只需从3D模型中选取特征,即可轻松得到在不同位置测量的特征之间的关系。


(HDR) 双转台提供的4轴联动测量能力,减少固定产品的夹具需要的通知提供一个原点设置,从而测量复杂的几何形状和复合角上的特征,可完成涡轮叶片、喷射器、复杂的棱柱零件等。


HDR转台可以与MTR或第二个HDR旋转轴进行配合,实现五轴联动测量。

技术参数

位置分辨率

3.6 弧秒

定位精度

± 5 弧秒

软件

ZONE3MeasureMind 3D
