可按CAD指定空间角度旋转零件,将特定角度展现给传感器进行测量

将两个转台安装在一起SmartScope® 测量系统中,使两个转轴彼此垂直。

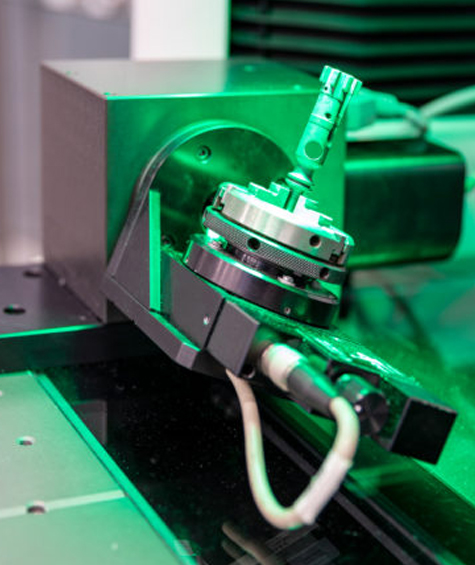

将被测零件安装在辅助转台上。该部件可以在两个不同的轴上旋转。该连接方式可解决具有复合角度的特征测量任务,通过转台的旋转将被测特征呈现在光学镜头内,并通过激光传感器或接触式针的进行测量。


根据实际应用和机器测量范围,可以与多种转台进行搭配。

技术参数

MICROTHETA 旋转 / 微型伺服旋转 (MTR/MSR)

在台式测量机上结合使用 MicroTheta 旋转分度器和微型伺服旋转分度器,以便在测量程序中定位复杂的轻型零件。

重型旋转 / MICROTHETA 旋转 (HDR/MTR)

在测量程序中使用重型旋转分度器和 MicroTheta 旋转分度器可以对小零件进行复杂的测量。

双重型旋转(双 HDR)

双重载旋转配置允许旋转重型部件,同时保持最佳位置精度。

重型旋转/高精度旋转 (HDR/HPR)

结合重型旋转分度器和高精度旋转分度器,以空气轴承旋转精度旋转重型零件。

微型伺服回转/微型伺服回转 (MSR/MSR)

结合两个微型伺服旋转分度器,在两个垂直轴上提供旋转运动。

软件

ZONE3MeasureMind 3D
