用于制造质量控制的综合GD&T评估软件

EVOLVE SmartProfile® 是一款GD&T分析软件。SmartProfile为添加或修改零件设计公差提供指导。它将测量数据与零件的CAD模型相结合,并自动运行GD&T(ASME)和GPS(ISO)评估。其丰富的工具集使工程师能够分析和解决复杂的制造问题。

    - 消除因使用不同的评估技术和/或计量软件而导致的结果可变性。

    - 消除因ASME Y14.5和ISO 1101标准的错误解释和实施而导致的人为错误。

    - 快速评估零件公差和流程以改进生产。

    - 通过将零件测量与公差评估过程分开来优化企业资源。



    易于使用的GD&T评估


    SmartProfile可以轻松设置新项目来分析产品公差:


    1. 导入CAD模型


    EVOLVE SmartProfile可以导入行业标准的CAD文件格式,包括STEP、IGES、DXF和QIF。


    带有PMI信息的CAD模型可以从QIF(质量信息框架*)文件中导入。


    * 一种统一的计算机辅助质量测量系统XML框架标准支持导入CAD模型和PMI


    2. 定义公差

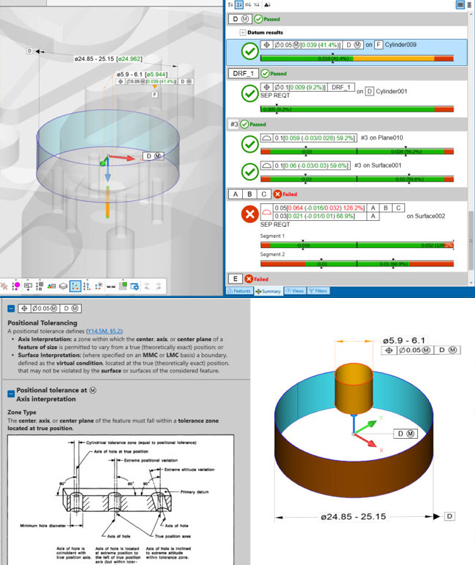

    EVOLVE SmartProfile允许您根据所选标准(ASME Y14.5M 或 ISO 1101)定义GD&T(GPS)公差。内置的解释系统始终显示当前上下文中的相关信息。


    EVOLVE SmartProfile支持增强的GD&T标注,包括:组合公差、复合基准和偏移、同时和单独的要求等。


    3. 评估GD&T


    从任何测量设备导入测量点云:CMM、激光扫描仪、CT等。使用可选的数据准备工具处理大型点云,以在不损失分析完整性的情况下加快分析速度。


    一键评估整个GD&T项目。使用EVOLVE SmartProfile消除了由不同评估技术、软件算法和人工解释引起的结果可变性。


    4. 保存结果


    自定义图形和文本报告很容易创建,并且可以导出为Excel、PDF、文本和其他文件格式。


    该项目可以保存以备将来参考并导入到其他EVOLVE产品中。


    • GD&T标准

      SmartProfile GD&T引擎符合所有主要的GD&T标准(ASME Y14.5M和ISO 1101)以及最小二乘评估。它支持特征控制框架中的复合公差、复杂和复合基准以及标准符号。

    • 数据处理工具

      大量点 (LNP) 选项允许高效、无损地导入和处理具有大量点的点云。

    • 偏差着色

      处理点时的颜色编码偏差允许轻松监控。偏差颜色可用于源与结果,以及CAD与结果。

    • 类CMM采样器

      一种类似于CMM的采样器工具,用于从密集和嘈杂的点云中提取可靠的代表性表面点。

    • 降噪

      根据点结构,降噪设置包括基于曲面和基于曲线的选项。

    • 按偏差过滤

      按偏差过滤工具根据离群值、孤岛和不必要的点与CAD模型的偏差程度来消除它们。



    EVOLVE SmartProfile功能

    • 构造

      从现有CAD几何结构构建新特征以用作基准或其他GD&T/GPS计算。

    • 尺寸大小

      定义任意两个任意特征之间的正负距离和角度公差。

    • 最佳拟合基准

      最佳拟合基准偏差模式支持在彩色图上可视化样本偏差、定位偏差标签并将这些偏差记录为完整报告的一部分的能力。

    • 快速对齐

      增强的快速对齐和完成分配算法会自动检测数据中的异常值,从而实现更加稳健和适当的拟合。

    • 更新修订的CAD文件

      用新的模型轻松替换旧的CAD模型。如果修改了CAD模型,则可以轻松地在项目中对其进行更新,而无需为新的CAD模型创建新项目。
