在CAD模型中应用和验证GD&T

EVOLVE设计是计算机辅助工程(CAE)公差软件,可帮助工程师将正确的GD&T(GPS)公差应用于他们的CAD模型。

    - 在3D模型中应用正确的GD&T功能和法则

    - 验证您的CAD模型GD&T并获得有关更改的有用指导

    - 从参考标准特定部分的上下文相关解释中学习

    - 消除手工转录GD&T中的浪费和错误


    EVOLVE设计在模型上验证您的GD&T(GPS)公差。它强调了潜在的公差问题,并通过其解释系统提供了建议,这些系统显示了基于所选GD&T标准的相关指导。


    EVOLVE设计中的尺寸公差链和点生成器工具可以更好地了解所选公差的影响。


    1. 导入CAD和PMI

    EVOLVE Design 可导入各种 CAD 文件格式,包括 STEP、IGES、DXF 和 QIF。可以从 QIF(质量信息框架*)和 STEP 242 文件导入带有 GD&T(基准和公差)等 PMI 信息的 CAD 模型。


    2. 定义公差

    EVOLVE设计允许您根据所选标准(ASME Y14.5M 或 ISO 1101)定义GD&T(GPS)公差。EVOLVE设计的解释系统对应用程序中的状态变化做出反应,并始终显示有关当前上下文的相关信息。

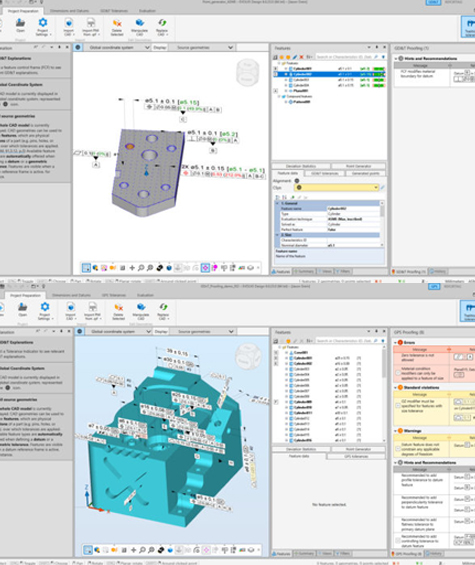

    3. 验证GD&T(GPS)

    强大的GD&T(GPS)引擎检查整个模型并提供公差错误和警告的视觉通知。发现的问题通过指向相关标准部分的链接进行了清楚的解释和支持。


    4. 生成报告或保存项目文件

    校对问题更正后,GD&T(GPS)的更改可以保存为报告或项目以备将来参考,并可导入到其他EVOLVE产品中。

      - 创建自定义图形报告

      - 保存模板

      - 导出 PDF 报告
