将GD&T结果与特征偏差相关联,以对生产制造实施纠正措施

EVOLVE制造拥有GD&T和功能性

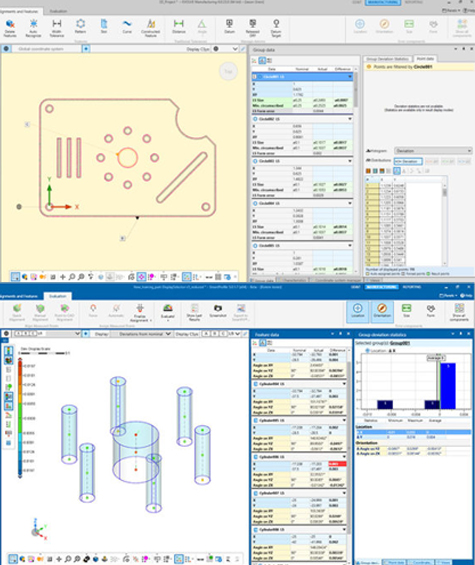

EVOLVE制造以图形方式比较基于设计或制造数据的测量结果,从而产生适当的制造调整以及它们如何影响GD&T公差。了解零件在GD&T评估期间失败的原因以及哪些纠正措施可以修复制造过程。


EVOLVE制造是一种强大且独特的2D/3D工具,它使用与GD&T评估相同的测量点云数据。这允许将GD&T结果与制造坐标系中显示的特征偏差相关联。


  • 特征分组

    EVOLVE制造对零件特征进行分组以帮助识别可能的制造问题。这些分组由不同的制造操作、工具或基准决定。


  • 基准

    制造基准模拟真实的制造过程。特征和组在它们的制造基准中进行评估,而不是它们的设计基准。


  • 偏差组件

    点偏差分为4个错误类别——位置、方向、大小和形式。这些类别可以单独使用或同时使用。


  • 纠正措施分析

    基于观察到的偏差的强大“假设”模拟允许立即预测应用制造校正对GD&T结果的影响。
