一个交互式软件环境,可对测量数据进行分析、优化,并将其与CAD和理论数据进行比较

SmartFit 3D是一种交互式软件环境,可在其中分析、优化测量数据,并将其与CAD和理论数据进行比较。


SmartFit 3D在您的测量工具停止工作的地方开始工作。这款功能强大、直观的软件几乎可以接受来自任何接触式或非接触式检测设备的测量数据,包括CMM、激光扫描仪、激光跟踪仪和视频系统。


将数据与零件理论值(CAD 模型、图纸、理论点)进行比较以优化它们的位置。智能最佳拟合数学方法为2D/3D刚体和装配体的形状和位置的一致性提供了全面的分析、优化和评估。


  • 两种截然不同的工作模式

    导入SmartFit 3D的数据可以在“点对点”或“点对面”模式下进行优化。在“点对点”模式下,每个测量点的理论坐标都被明确定义并在整个优化过程中保持不变。“点到面”模式表示具有CAD模型的标准零件,而理论点由投影坐标表示,通常在每个优化步骤中都会有所不同。


  • 智能优化过程

    SmartFit 3D与您一起回答影响您的底线的此类问题。使用先进的最佳拟合算法,您的零件将根据标准模型进行精确评估,以解决错位和定位问题,以便重新定位以进行加工。严格的SmartFit 3D流程使用八个数学标准来完成工作。


  • SmartFit主要功能

    - 最佳拟合的数学标准 — Least squares, Minimum Sum of Deviations, Mini-Max, Uniform Deviations, Minimum Standard Deviation, Tolerance Envelope and Tolerance Envelope Mini-Max

    - 使用不确定性信息进行计算 - 如果提供,最佳拟合可以考虑测量的不确定性。优化算法将获得最佳解决方案,所有不确定区域均处于公差范围内

    - 通过加权、排除或释放点来强制解决方案的工具

    - 基本几何元素的计算经 PTB 认证

    - 横截面功能 — 允许从高度复杂的自由形式模型创建横截面,并分析 2D 中的偏差

    - 横截面可以包含在报告中或导出以供进一步分析

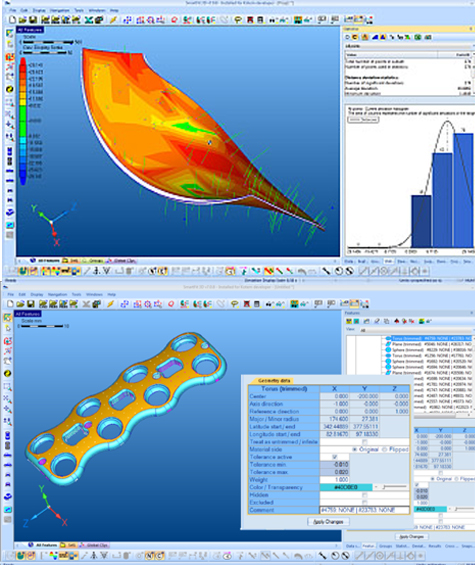

    - 多种偏差显示模式,包括颜色映射、统计、图形快照和详细的点/偏差信息

    - “点对点”和“点对面”工作模式

    - 在测量数据导入期间自动调用内置过滤器

    - 注释和基本尺寸标注功能

    - 点云的离散逆向工程、2.5D 和 3D 网格构建
