DRS™ 激光

关键零件表面的高质量非接触式激光扫描

电动 X 轴

100 毫米范围

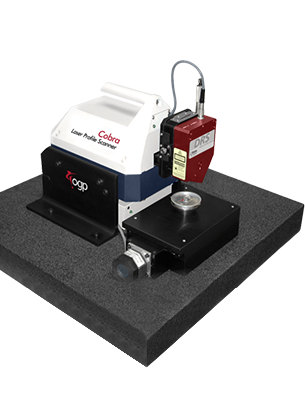

高精度3D小型激光扫描系统

Cobra™ 3D可提供小面积分析从而获取零件的更多信息。Cobra 3D可测量X轴和Z轴的轮廓,激光扫描分辨率可达0.125微米。Cobra 3D用途广泛,可置于台面或安装在定制系统上。

  • 精确的表面轮廓

    Cobra™ 使用低功率激光扫描零件表面并提供精确的表面高度信息。

  • 可选激光传感器

    DRS™ 激光器提供可选用的一系列分辨率和距离,以满足各种应用。

  • 实时成像

    可选摄像头,用于对被测部件进行轴上成像。在测量时查看激光光斑在零件表面路径。 15×放大倍率下的同轴LED表面照明,可实现完美的图像对比度,并可通过Scan-X软件进行调节。


XYZ量程(标准)

Scan length – X-axis 100 mm, Y-axis 50 mm
Z-axis adjustment range – 50 mm

技术参数

扫描长度和 Z 轴调整范围

标准

扫描长度 – X 轴 100 毫米,Y 轴 50 毫米
Z 轴调整范围 – 50 毫米

激光扫描分辨率

标准

0.125 µm

扫描速度

标准

5 毫米/秒。 在 30 µm 间距的镜面

软件

Scan-X®

传感器和附件
