精准的屏幕旋转环

内部自动边缘检测

可用的摇摆灯箱

超大量程光学投影仪

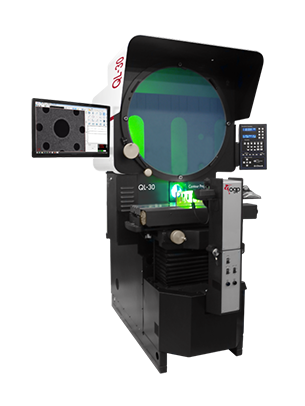

QL-30™ Contour Projector® 是一款超大量程光学投影仪,可提供大而明亮的图像并为客户节省空间,同时仍然能够处理尺寸大、重量重的零件。QL-30的屏幕直径为30英寸,更大的空间可轻松取放零件和夹具,标准的汞弧轮廓照明,旨在最需要的地方提供出色的性能。QL-30提供:

  • 标准汞弧轮廓照明

    可选配汞弧表面灯

  • 高精度旋转测量

    精密回转屏幕环

  • 长期可靠性

    刚性结构和重型部件

  • 全自动

    可选的VidiProbe影像测量和eCAD® 虚拟分划板测量功能


XYZ量程(标准)

15” x 9”

技术参数

XYZ 行程

标准

15” x 9”

可选

15” x 10”, 18” x 9”, 18” x 10”

光学元件

标准

10X 镜片

可选

20X, 31.25X, 50X, 62.5X, 100X

照明

标准

轮廓灯

可选

同轴灯

屏幕

直径为30英寸的磨砂玻璃屏幕,安装在精密的屏幕旋转金属环内、90°中心线和用于安装标准分划板的固定夹

工作台

标准

带燕尾槽的电动重型镀镍铸铁

可选

±7.5°调节范围

软件

SNAP-X™eChekeCAD

选项/配件
