LFOV 光学系统

全远心、大视场光学系统

处理大轴和车削零件

测量直径达 100 毫米,长度达 800 毫米

花岗岩底座

支持旋转提供刚性底座并隔离振动

高性能落地式轴类测量机

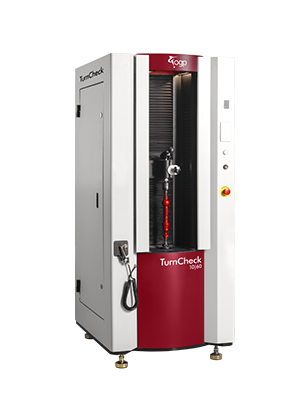

TurnCheck™ 10系列提供了一种快速、简单的方法来测量轴、圆柱体和其他车削、磨削或挤压零件。只需放置零件按下测量键。


TurnCheck 10系列是专为车间环境设计的精密光学测量仪器。系统坚固可靠,可容纳直径达175毫米、长度达800毫米的零件,使用其远心、大视场光学系统在几秒钟内扫描和测量零件。TurnCheck 10系列具有100毫米宽的视野和400、600或800毫米的垂直范围,几乎可以处理任何车削或磨削零件。TurnCheck软件可以轻松测量直径、长度、距离、角度、半径、形状、位置、圆柱度和跳动等多种形状位置公差,并且可以输出点数据以供外部分析。


可移动尾座组件的设计允许操作人员单手操作即可轻松实现工件的精密机械对准。安装在主轴中的其他可选工件夹具套件可夹持没有固定位的零件。系统由花岗岩底座支撑并提供刚性隔振底座。


XYZ量程(标准)

10|40 – 400 L x 100 Ø
10|60 – 600 L x 100 Ø

技术参数

测量能力

测量范围(mm)

10|40 – 400 L x 100 Ø
10|60 – 600 L x 100 Ø
10|80 – 800 L x 100 Ø

最大零件尺寸 (MM)

标准

10|40 – 400 L x 175 ∅
10|60 – 600 L x 175 ∅
10|80 – 800 L x 175 ∅

软件

TurnCheck 软件SmartProfile (可选)
